ທໍາລາຍຂໍ້ບົກພ່ອງຂອງການທົດສອບອຸດສາຫະກໍາດ້ວຍລະບົບການວິເຄາະ FFT Waveform ທີ່ພັດທະນາຢ່າງເອກະລາດ

ໃນພາກສະຫນາມຂອງການທົດສອບການປະຕິບັດເຄື່ອງ traction, ວິທີການທໍາມະດາສ່ວນໃຫຍ່ແມ່ນປະກອບມີການທົດສອບການສັ່ນສະເທືອນ, ການທົດສອບສິ່ງລົບກວນ, ແລະອື່ນໆ, ຢ່າງໃດກໍຕາມ, ຢ່າງຖືກຕ້ອງຈັບ waveforms ແຮງດັນແລະການວິເຄາະຂໍ້ມູນການດໍາເນີນງານແມ່ນຫຼັກຂອງການຕັດສິນສະຖານະພາບມໍເຕີ. ຫຼັງຈາກການປັບປຸງຢ່າງກວ້າງຂວາງ, ທີມງານມໍເຕີລິຟ NIDEC ໄດ້ພັດທະນາລະບົບການວິເຄາະຄື້ນ FFT ຢ່າງເປັນເອກະລາດໂດຍອີງໃສ່ຫຼັກການຂອງແຮງໄຟຟ້າດ້ານຫລັງຂອງເຄື່ອງຈັກ traction — ໂດຍບໍ່ຈໍາເປັນຕ້ອງມີເຊັນເຊີພາຍນອກທີ່ສັບສົນ, ມັນສາມາດສ້າງຄື້ນຟອງ sine ພຽງແຕ່ຜ່ານການປ່ຽນສັນຍານ, ສະຫນອງການແກ້ໄຂທີ່ມີປະສິດທິພາບແລະຖືກຕ້ອງສໍາລັບການທົດສອບເຄື່ອງຈັກ traction.

ສູດການຄິດໄລ່ຫຼາຍອັນເພື່ອເສີມສ້າງສາຍການກວດຫາຄວາມຜິດຂອງການປ້ອງກັນ

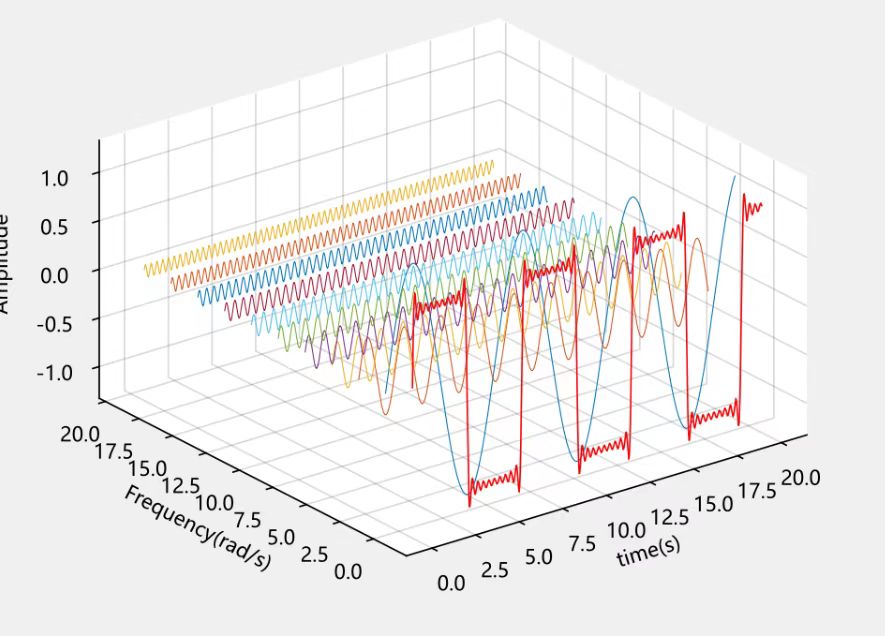

The Fast Fourier Transform (FFT) algorithm, ຫຼັກຂອງເຄື່ອງມືການວິເຄາະ NVH, ເປັນເຄື່ອງມືຄລາສສິກສໍາລັບການກວດສອບຄວາມຜິດ. ມັນສາມາດປ່ຽນສັນຍານ time-domain ຂອງແຮງໄຟຟ້າ induced ທີ່ເກັບກໍາໃນລະຫວ່າງການປະຕິບັດງານ motor ເຂົ້າໄປໃນສັນຍານ frequency-domain. ໃນການປະຕິບັດຕົວຈິງຂອງມໍເຕີ synchronous ແມ່ເຫຼັກຖາວອນ, ຄວາມຜິດເຊັ່ນ misalignment, reverse pasting, ແລະ offset pasting ຂອງແມ່ເຫຼັກຖາວອນຈະສະທ້ອນໃຫ້ເຫັນໃນການປ່ຽນແປງ subtle ໃນແຮງໄຟຟ້າ induced, ເຊິ່ງຈະສ້າງສັນຍານຜິດປົກກະຕິໃນຄວາມຖີ່ສະເພາະໃດຫນຶ່ງ. ດ້ວຍຄວາມສາມາດໃນການວິເຄາະສັນຍານທີ່ມີປະສິດທິພາບ, FFT algorithm ສາມາດຈັບການປ່ຽນແປງທີ່ລະອຽດອ່ອນເຫຼົ່ານີ້ຢ່າງຈິງຈັງແລະໃຫ້ຂໍ້ຄຶດທີ່ສໍາຄັນສໍາລັບການວິນິດໄສຄວາມຜິດ.

Dual Cores ຂອງ NIDEC Elevator Motor Solution Testing Solution

ຫຼັກຂອງຮາດແວ: ບັດການໄດ້ມາຂໍ້ມູນອັດຕາການເກັບຕົວຢ່າງສູງ

ເພື່ອຫຼີກເວັ້ນການ "ບິດເບືອນສັນຍານ", ພວກເຮົາເລືອກບັດການເກັບຂໍ້ມູນທີ່ມີອັດຕາການເກັບຕົວຢ່າງສູງແລະຄວາມລະອຽດສູງເປັນພື້ນຖານຂອງຮາດແວ. ມັນສາມາດໃນເວລາຈິງ, ເກັບກໍາການປ່ຽນແປງແຮງດັນໄຟຟ້າຂະຫນາດນ້ອຍຂອງຜົນບັງຄັບໃຊ້ໄຟຟ້າກັບຄືນໄປບ່ອນໃນລະຫວ່າງການປະຕິບັດງານຂອງມໍເຕີ, ປ່ຽນສັນຍານອະນາລັອກເຂົ້າໄປໃນສັນຍານດິຈິຕອນທີ່ຊັດເຈນ, ແລະສະຫນອງ "ຂໍ້ມູນດິບທີ່ມີຄຸນນະພາບສູງ" ສໍາລັບການວິເຄາະຕໍ່ມາ.

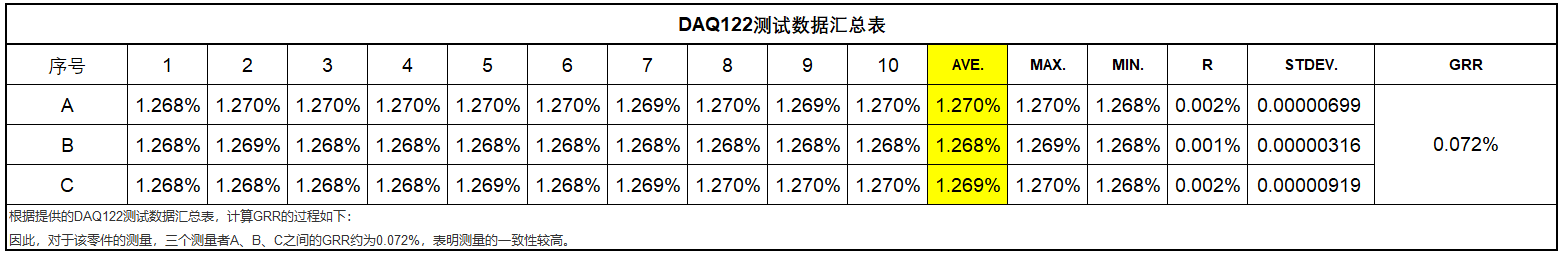

ເພື່ອຮັບປະກັນວ່າບັດເກັບກຳຂໍ້ມູນທີ່ເລືອກນັ້ນກົງກັບຄວາມຕ້ອງການ, ທີມງານ ME ໄດ້ທົດສອບມັນ. ການວິເຄາະສະແດງໃຫ້ເຫັນວ່າບັດການໄດ້ຮັບຂໍ້ມູນທີ່ເລືອກມີຄວາມຫມັ້ນຄົງທີ່ດີເລີດ, ມີ GRR ປະມານ 0.072% ໃນສາມຕົວວັດແທກ A, B, ແລະ C.

Software Core: ລະບົບການວິເຄາະ FFT Waveform ທີ່ພັດທະນາຢ່າງເປັນເອກະລາດ

ປະໂຫຍດຫຼັກຂອງລະບົບນີ້ແມ່ນຢູ່ໃນການປ່ຽນ "ຂໍ້ມູນມືອາຊີບ" ເຂົ້າໄປໃນຜົນການທົດສອບ "ເບິ່ງເຫັນ, ວິເຄາະໄດ້, ແລະໃຊ້ໄດ້". ສາມຫນ້າທີ່ຫຼັກຂອງມັນກວມເອົາການວິເຄາະເຕັມຂະຫນາດຈາກໂດເມນເວລາໄປຫາໂດເມນຄວາມຖີ່:

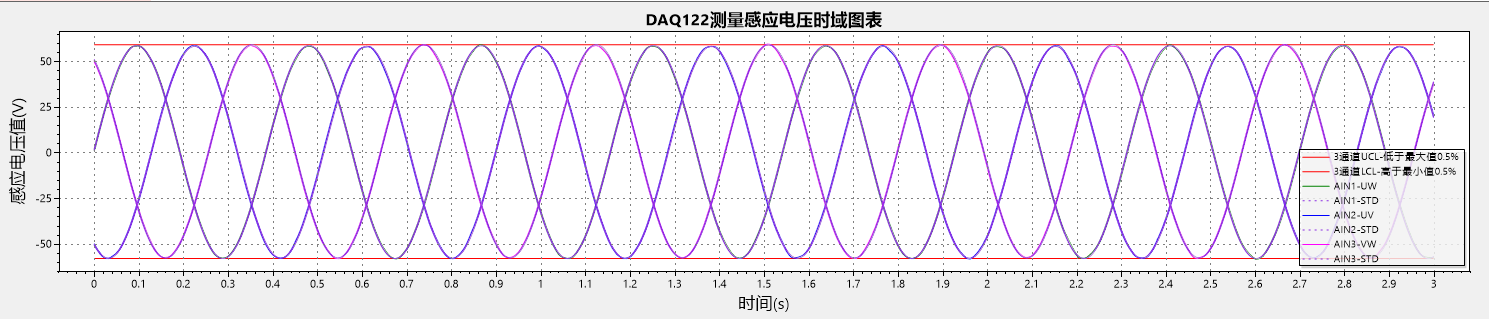

• Induced Voltage Time-Domain Chart: Real-time ສະແດງເສັ້ນໂຄ້ງການປ່ຽນແປງຂອງສັນຍານແຮງດັນໃນໄລຍະເວລາ, intuitively ສະແດງໃຫ້ເຫັນການເຫນັງຕີງຂອງແຮງດັນແລະ nodes ປະກົດຕົວສູງສຸດ, ເຮັດໃຫ້ການປ່ຽນແປງສັນຍານທັນທີທີ່ຈະແຈ້ງໃນ glance;

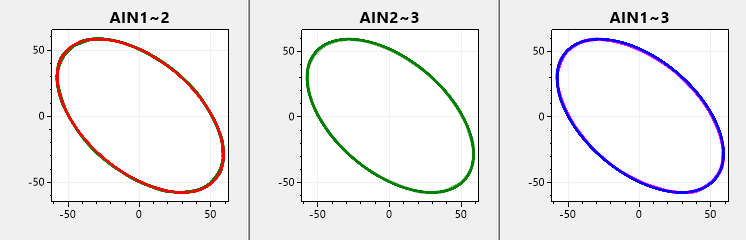

•ການວິເຄາະຮູບ Lissajous: ສ້າງຕົວເລກ Lissajous ໂດຍຜ່ານການພົວພັນໄລຍະຂອງສັນຍານທີ່ແຕກຕ່າງກັນ, ຢ່າງວ່ອງໄວຕັດສິນຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານຂອງເຄື່ອງ traction, ແລະກໍານົດ deviations ໄລຍະຜິດປົກກະຕິໃນ glance;

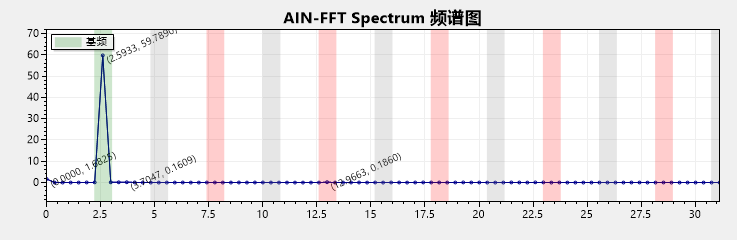

• ການວິເຄາະໃນຄວາມເລິກຂອງ Spectrum: ແປງສັນຍານ time-domain ເປັນຂໍ້ມູນຂອງ frequency-domain, ສະແດງໃຫ້ເຫັນຢ່າງຊັດເຈນອັດຕາສ່ວນຂອງແຕ່ລະອົງປະກອບຄວາມຖີ່, ແລະໄດ້ຢ່າງງ່າຍດາຍຊອກຫາບັນຫາທີ່ອາດຈະເກີດຂຶ້ນເຊັ່ນ: harmonic interference.

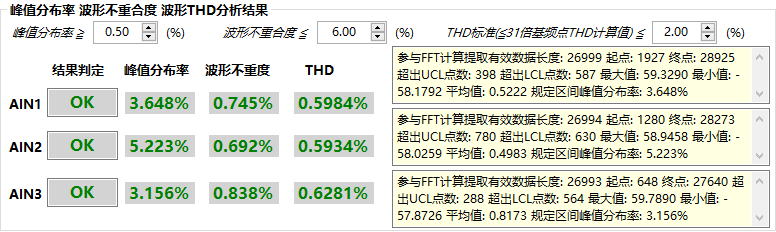

ນອກເຫນືອຈາກ "ການເບິ່ງຂໍ້ມູນ", ລະບົບສຸມໃສ່ "ການສົ່ງຜົນໄດ້ຮັບ". ສາມຕົວຊີ້ວັດການທົດສອບທີ່ສໍາຄັນປົກປ້ອງປະສິດທິພາບຂອງເຄື່ອງຈັກ traction:

1. ອັດຕາການແຜ່ກະຈາຍສູງສຸດ: ນັບການແຜ່ກະຈາຍຂອງຈຸດສູງສຸດຂອງແຮງດັນ, ຕັດສິນວ່າ peaks ຢູ່ໃນຂອບເຂດທີ່ສົມເຫດສົມຜົນ, ແລະຫຼີກເວັ້ນການສູນເສຍມໍເຕີທີ່ເກີດຈາກຈຸດສູງສຸດທີ່ຜິດປົກກະຕິ;

2. Waveform Non-Coincidence Degree: ປຽບທຽບຄວາມແຕກຕ່າງລະຫວ່າງຮູບຄື່ນຄື້ນຕົວຈິງ ແລະ ຄື້ນ sine ມາດຕະຖານ, ປະເມີນການບິດເບືອນຮູບຊົງຂອງຄື້ນ, ແລະສະໜອງພື້ນຖານທີ່ຊັດເຈນສໍາລັບການເຮັດວຽກຂອງເຄື່ອງຈັກ;

3. ການວິເຄາະ Waveform THD: ການຄິດໄລ່ການບິດເບືອນປະສົມກົມກຽວທັງຫມົດ, intuitively ສະທ້ອນໃຫ້ເຫັນຜົນກະທົບຂອງປະສົມກົມກຽວກັບຮູບແບບຄື້ນແຮງດັນ, ແລະຊ່ວຍເພີ່ມປະສິດທິພາບຄຸນນະພາບຜະລິດຕະພັນຂອງເຄື່ອງຈັກ traction.

ການ​ສະ​ແດງ​ຜົນ​ສໍາ​ເລັດ​

ໂດຍຜ່ານລະບົບການວິເຄາະຄື້ນ FFT ທີ່ພັດທະນາຢ່າງເປັນເອກະລາດ, ການທົດສອບຫຼາຍມິຕິລະດັບຂອງ motor NVH ໄດ້ຖືກປະຕິບັດ, ຫຼຸດຜ່ອນບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນຢ່າງຫຼວງຫຼາຍແລະຮັບປະກັນຄຸນນະພາບມໍເຕີກ່ອນການຈັດສົ່ງ. ຈາກເດືອນທັນວາ 2024 ມາຮອດປະຈຸບັນ, ປະມານສິບພັນ motors ໄດ້ຖືກທົດສອບ, ຜົນຜະລິດຂອງ motors ຜ່ານການທົດສອບໄດ້ຮັກສາໄວ້ຂ້າງເທິງ 99.5%. ການລວບລວມແລະການວິເຄາະຂໍ້ມູນເຫຼົ່ານີ້ສະແດງໃຫ້ເຫັນເຖິງຄວາມຫນ້າເຊື່ອຖືຂອງຄຸນນະພາບມໍເຕີລິຟ NIDEC ແລະຄວາມສໍາຄັນຂອງການພັດທະນາຊອບແວການທົດສອບການປະຕິບັດ FFT ຂອງມໍເຕີນີ້.

ສຸດທ້າຍ, ຈາກການຕີຄວາມຫຼັກການຂອງ NVH, ການແນະນໍານະວັດກໍາ, ການຊື້ຂໍ້ມູນຄວາມໄວສູງ, ການວິເຄາະພາລາມິເຕີຫຼາຍມິຕິລະດັບໄປສູ່ການທົດສອບຜະລິດຕະພັນມະຫາຊົນເຕັມຮູບແບບ, ລະບົບການວິເຄາະ FFT waveform ນີ້ທໍາລາຍຂໍ້ຈໍາກັດຂອງການທົດສອບແບບດັ້ງເດີມ. ບໍ່ວ່າຈະເປັນສໍາລັບການກວດກາຄຸນນະພາບໂຮງງານຜະລິດມໍເຕີ, ການດໍາເນີນງານປະຈໍາວັນແລະການບໍາລຸງຮັກສາການຕິດຕາມ, ຫຼືການວິນິດໄສຄວາມຜິດ, ມັນສາມາດສະຫນອງການສະຫນັບສະຫນູນການທົດສອບລາຍລະອຽດແລະທີ່ສົມບູນແບບ, ສັກຢາໃຫມ່ເຂົ້າໄປໃນການທົດສອບປະສິດທິພາບ, ປອດໄພ, ແລະເຊື່ອຖືໄດ້ຂອງມໍເຕີໃນອຸດສາຫະກໍາເຄື່ອງຈັກ traction ຟ!
